Фрезерный стол — это один из наиболее необходимых инструментов в деревообработке. С помощью фрезерного стола можно быстро и точно обработать заготовки, а также создать сложные фигуры и резьбу на поверхности детали.

Если у вас есть необходимые навыки и инструменты, то вы можете попробовать сделать фрезерный стол своими руками. Это может позволить вам сэкономить немного денег и получить стол с уникальными функциями, которые вам нужны.

В этой статье мы предоставим вам пошаговую инструкцию о том, как сделать фрезерный стол своими руками. Мы покажем вам, как собрать каркас, установить столешницу, подключить электропитание и установить фрезерную трубу.

Прежде чем начать, убедитесь, что вы понимаете все этапы процесса и не беретесь за работу, если не знаете, что делать. И, конечно же, используйте соответствующие инструменты и соблюдайте меры предосторожности.

Создание фрезерного стола

Процесс создания фрезерного стола начинается с выбора нужных материалов. Основным материалом является ДСП или фанера толщиной не менее 18 мм. Также потребуется мебельный щит, уголки, болты, ручки и крепежные элементы.

Первым шагом является разрезка материалов на нужные размеры. Для этого используют циркулярную пилу, пильную машинку или даже ручную пилу, если нет доступа к электричеству. Затем с помощью шлифовальной машины выравниваются все края.

Далее вырезаются отверстия для крепежных элементов и проводки. Затем с помощью саморезов крепится мебельный щит на ДСП. Сверху на мебельный щит устанавливаются специальные вставки, которые позволяют фиксировать заготовку и избежать ее скольжения.

Наконец, на стол устанавливаются фрезерный станок и необходимые элементы управления. Важно обратить внимание на устойчивость стола и правильность крепления, так как фрезерный станок может создавать достаточно сильные вибрации.

Создание фрезерного стола своими руками может показаться сложным процессом, но с нашей инструкцией это возможно. Полученный результат позволит вам надежно и удобно выполнять работу с фрезерным станком.

Необходимые материалы и инструменты

Материалы:

• Доски из ДСП или фанеры размером 100х60 см и толщиной 20 мм
• Доски из МДФ или фанеры размером 100х14.7 см и толщиной 20 мм
• Болты М8×70, гайки и шайбы – 16 шт.
• Петли – 4 шт.
• Рулетка, линейка, металлический угольник
• Отвертка, сверлильный станок или дрель, ножовка

Инструменты:

• Отвёртки и ключи для гаек
• Дрели или шуруповёрты
• Струбцины и линейки для зажима деталей
• Круглая пилка
• Шлифовальная бумага

Материалы

Для изготовления фрезерного стола потребуются следующие материалы:

• Доска: лучше всего использовать массивную доску из лиственницы или дуба толщиной 30 мм. Длина и ширина доски зависят от желаемого размера стола.
• Ножки: можно использовать деревянные бруски толщиной 60 мм. Длина ножек зависит от высоты, на которой вы хотите разместить стол.
• Винты: для крепления ножек к доске можно использовать винты длиной 50 мм.
• Петли: для крепления крышки фрезерного стола можно использовать петли с шарниром диаметром 50 мм.
• Дверца: для создания дверцы потребуется тонкая фанера, крепления и ручка для открытия.
• Покрытие: для того, чтобы защитить поверхность стола от повреждений и износа, можно использовать лак, масло или воск.

При выборе всех материалов следует учитывать их прочность, качество и устойчивость к воздействию влаги и температурных изменений, так как фрезерный стол будет использоваться длительное время и должен быть долговечным.

Инструменты

Для изготовления фрезерного стола своими руками потребуется следующий инструмент:

• Электропила или циркулярная пила
• Дрель с насадками для сверления и заточки
• Шуруповерт или отвертка
• Фрезы или фрезерные насадки
• Осциллирующий инструмент или дельта-шлифовальная машина
• Рулетка, карандаш и линейка
• Струбцины и зажимные устройства
• Ножовка по металлу, лезвие или полотно для резки
• Набор режущих инструментов

Обязательно используйте защитное снаряжение, так как при работе с электрическим инструментом вас могут пострадать. Не забудьте надеть перчатки и средство защиты глаз.

Подготовка рабочей поверхности

Перед началом работы необходимо подготовить рабочую поверхность будущего фрезерного стола. Чистота и ровность поверхности являются ключевыми факторами для качественной работы в дальнейшем.

Перед началом сборки стола следует заготовить материал, который будет использоваться для столешницы. Для этого необходимы доски толщиной не менее 20 мм. Нужно выбрать качественное дерево, которое не будет иметь скрытых дефектов, таких как трещины и загрязнения.

Для затирки стыков досок необходимо использовать столярный клей и зажимы. Советуем не экономить на материалах, ведь качественная сборка гарантирует долговечную работу фрезерного стола.

После склейки досок необходимо обработать поверхность стола. Для этого можно использовать шлифмашину. Хорошо отшлифованная поверхность облегчает работу и гарантирует отсутствие чрезмерных вибраций.

Также рекомендуется произвести обработку поверхности маслом и воском. Эта обработка улучшает внешний вид стола и защищает его от различных внешних воздействий.

Сборка основания стола

Первым шагом в создании фрезерного стола своими руками является сборка его основания. Для этого необходимо иметь готовую деревянную раму размером 60х120 см и толщиной 10 см. Размеры и толщина могут варьироваться в зависимости от желаемых параметров стола.

Для усиления конструкции основания мы будем использовать поперечные доски, которые будут соединять главные бруски между собой. Для этого необходимо подготовить 2 поперечные доски размером 50х10 см. Они будут располагаться каждые 30 см от края основания.

После этого необходимо сделать отверстия для крепежных болтов. Отметьте на раме места крепления досок и просверлите отверстия размером 8 мм. Затем соедините доски с рамой при помощи крепежных болтов.

Для большей устойчивости и жесткости конструкции можно использовать косые бруски, которые соединят поперечные доски между собой. В этом случае потребуется 4 косых бруска размером 50х4 см под углом 45 градусов. Они будут располагаться между диагональными углами основания и крепиться к главным брускам.

После выполнения всех этих действий ваше основание для фрезерного стола готово. Продолжайте сборку и установку остальных деталей, используя данную конструкцию в качестве базы для вашего стола.

Конструирование каркаса

Каркас фрезерного стола — это основа, на которую будут крепиться все остальные элементы. Для начала необходимо определиться с материалом. Лучше всего использовать массив дерева, так как он обладает высокой прочностью и устойчивостью.

Первым шагом конструирования каркаса будет изготовление вертикальных опор. Для этого необходимо распилить доски на размеры и провести на них маркировку для сверления отверстий.

После сверления отверстий необходимо соединить вертикальные опоры обычными распорками. Для этого с помощью столярных зажимов закрепляем доски и просверливаем отверстия в нужных местах.

Затем соединяем вертикальные опоры горизонтальными брусками. Для этого необходимо точно выпилить бруски и просверлить на них отверстия.

В итоге, вертикальные опоры соединены горизонтальными брусками, образуя жесткий каркас для фрезерного стола.

Монтаж ножек

Перед началом монтажа ножек необходимо убедиться, что их количество соответствует количеству отверстий на нижней плите фрезерного стола.

Далее, следует подготовить необходимые инструменты и крепежные элементы, такие как винты и гайки.

Для монтажа ножек, необходимо зажать фрезерный стол винтовым тиском, чтобы он не двигался во время установки ножек.

После этого, необходимо вставить ножки в отверстия на нижней плите и закрепить их при помощи винтов и гаек.

После того, как все ножки установлены и закреплены к нижней плите, необходимо проверить их уровень. Для этого можно использовать уровень или рулетку.

Если ножки оказались неровными, необходимо аккуратно открутить крепеж и немного подвинуть ножку до достижения необходимого уровня.

После установки и проверки уровня ножек, необходимо проверить всю конструкцию на прочность и устойчивость.

Установка дополнительных элементов

Чтобы повысить функциональность фрезерного стола, можно установить дополнительные элементы:

• Многофункциональную панель. Она позволяет управлять скоростью вращения фрезы, выбирать нужные настройки, использовать функции автоматического выключения или замедления работы.
• Устройство для защиты от пыли. Оно защищает фрезерный стол от нежелательных отходов и пыли, что может повлечь за собой уменьшение качества работы.
• Дополнительные крепления для кусков материала. Их использование позволяет закрепить материалы на столе для снижения риска движения или смещения во время работы.

Установка данных элементов может быть немного сложной, поэтому следуйте инструкциям производителя и при необходимости обратитесь за помощью у опытных пользователей.

Но помните, важно соблюдать все меры предосторожности при работе с фрезерным столом и дополнительными элементами, чтобы избежать травм и повреждений оборудования.

Установка столешницы и фрезерного модуля

После того, как все детали фрезерного стола собраны, необходимо установить столешницу и фрезерный модуль. Для этого нужно следовать следующим шагам:

1. Подготовить столешницу. Столешницу необходимо обработать с двух сторон, убрав заусенцы, шероховатости и обеспечив хорошую прочность покрытия. Важно также проверить размеры столешницы и сравнить их с размерами каркаса фрезерного стола. Если размеры не соответствуют, следует подрезать столешницу.
2. Установить столешницу. Столешницу необходимо аккуратно установить на каркас, используя крепежные элементы. Важно убедиться, что столешница надежно закреплена и не скользит.
3. Подготовить фрезерный модуль. Несмотря на то, что некоторые фрезерные модули уже собраны и готовы к использованию, перед установкой нужно убедиться, что они в рабочем состоянии, все детали на месте и не повреждены.
4. Установить фрезерный модуль на столешницу. Фрезерный модуль следует установить на столешницу, используя крепежные элементы. Необходимо также проверить правильность установки модуля и зафиксировать его в нужном положении.

После проведения всех этих операций можно приступать к использованию фрезерного стола. Важно следить за его состоянием, периодически проводить техническое обслуживание и никогда не забывать о мере безопасности в работе.

Крепление фрезерного модуля к столешнице

Для крепления фрезерного модуля к столешнице необходимо выбрать подходящее место и обеспечить достаточную прочность крепления.

Перед началом монтажа необходимо очистить место крепления от любых загрязнений и предварительно провести разметку с помощью рулетки и карандаша.

Для крепления модуля к столешнице можно использовать специальные крепежные элементы, такие как уголки или зажимы. Важно обеспечить устойчивое положение модуля и запастись необходимым инструментом и крепежными элементами.

• Поместите модуль на место и с помощью карандаша или маркера обведите его контуры на столешнице;
• Снимите модуль и установите необходимые крепежные элементы;
• При помощи отвертки крепко закрепите модуль на столешнице, проверьте его устойчивость и корректируйте крепление при необходимости;
• Убедитесь, что модуль надежно прикреплен к столешнице и не обладает люфтом. Только после этого можно приступить к работе.

Правильное крепление фрезерного модуля к столешнице обеспечит не только безопасность, но и эффективность работы.

Монтаж столешницы на каркас

Шаг 1: Перед монтажем столешницы на каркас необходимо проверить правильность ее изготовления и размеров. Также нужно убедиться в правильном размещении отверстий для креплений и фрезеровки для соединения пазом и шипом.

Шаг 2: Подготовьте все необходимые инструменты для монтажа (ленту мерную, отвертки, гаечные ключи и т.д.).

Шаг 3: Поместите столешницу на место, привинтите ее на каркас с помощью саморезов или болтов. Рекомендуется использовать шайбы, чтобы предотвратить повреждение древесины.

Шаг 4: Проверьте горизонтальность столешницы и ее соединения с углом каркаса. Если что-то не совпадает, корректируйте положение столешницы, пока оно не будет идеальным.

Шаг 5: После того как столешница прикреплена каркасу, закрепите соединение пазом и шипом в соответствующих местах. Это обеспечит дополнительную прочность столешницы и избавит от возможности ее сдвига.

Шаг 6: При необходимости заполните зазоры между столешницей и каркасом деревянной наличникой. Она должна быть прибита саморезами на каркас, также на столешницу можно наклеить кромочную ленту. Данные действия позволят увеличить долговечность конструкции.

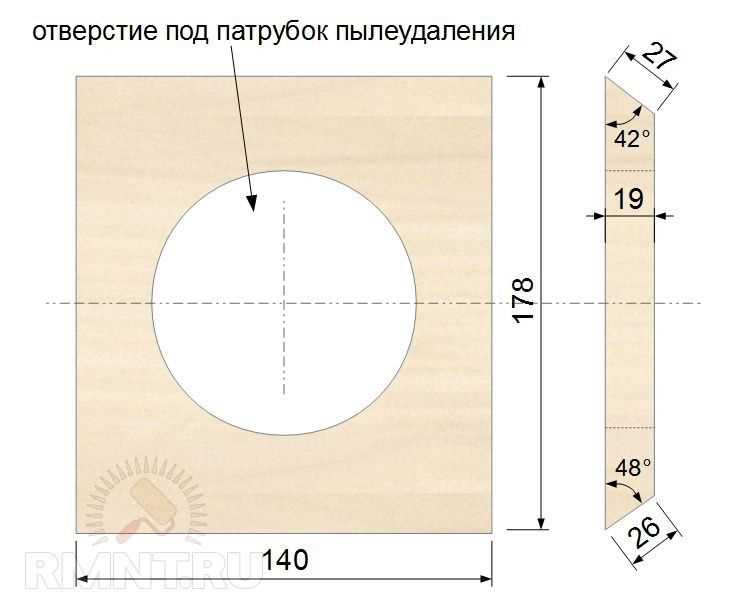

Создание системы пылеудаления

Одним из важных аспектов при создании фрезерного стола своими руками является система пылеудаления. При работе с деревом образуется большое количество пыли, которая может быть вредна для здоровья человека и повредить электронику станка. Поэтому необходимо обеспечить систему пылеудаления.

Первым шагом для создания системы пылеудаления является выбор пылесоса, который будет использоваться для уборки пыли. Желательно, чтобы пылесос имел высокую мощность всасывания и был снабжен фильтром HEPA, который задерживает мелкие частицы пыли.

Далее необходимо создать пылесборник, который будет соединяться с фрезерным столом. Для этого можно использовать деревянный ящик или пластиковый контейнер. В ящик или контейнер нужно сделать отверстие для подключения шланга пылесоса.

Для соединения пылесборника с фрезерным столом используйте гибкий пластиковый шланг. Он должен быть достаточно длинным для того, чтобы можно было перемещать фрезерный стол по рабочей зоне.

Чтобы уменьшить количество пыли, которая попадает вокруг фрезерного стола, можно закрыть его боковые части деревянными панелями. Благодаря этому пыль будет собираться в пылесборнике и не попадать на рабочую поверхность стола и воздух.

Для более эффективной системы пылеудаления можно установить вентилятор, который будет отводить воздух из рабочей зоны. Для этого можно использовать обычный вентилятор, который устанавливается на стену и подключается к шлангу от фрезерного стола.

Выбор эффективных фильтров

Работа с деревом и металлом может вызывать много пыли и мелких частиц, которые могут привести к различным заболеваниям, поэтому необходимо обеспечить хорошую защиту для своего здоровья. Одним из способов защиты может быть использование фильтров.

На рынке есть различные типы фильтров, но не все из них эффективны. Некоторые фильтры могут собирать только крупные частицы, но не мелкие, что не обеспечивает должную защиту.

Чтобы выбрать эффективные фильтры, необходимо учитывать следующие факторы:

• Уровень эффективности: Фильтры, обладающие высоким уровнем эффективности, способны собирать даже самые мелкие частицы пыли и защищают легкие более эффективно.
• Производительность: Необходимо учитывать производительность фильтра, которая зависит от типа работы, которую вы выполняете. Для работ с деревом может потребоваться более мощный фильтр, чем для работ с металлом.
• Функциональность: Фильтры должны быть легко чистимыми и обслуживаемыми, чтобы не потерять эффективность.

Кроме того, не забывайте о правильной установке фильтров и их правильной эксплуатации. Использование эффективных фильтров поможет обеспечить хорошую защиту вашего здоровья и продлить срок службы вашего фрезерного стола.

Подключение пылесоса и трубопроводов

В процессе работы с фрезерным столом образуется большое количество пыли и опилок, которые могут повредить инструменты и вызвать проблемы с дыхательной системой. Чтобы этого не произошло, необходимо подключить пылесос к фрезерному столу.

Для этого нужно купить специальные трубопроводы и соединительные элементы. Расположите пылесос возле стола, чтобы трубопроводы были максимально короткими и пыль не успевала оседать на их стенках.

Можно использовать как один общий трубопровод, так и несколько, в зависимости от размера и конфигурации рабочей зоны. Важно убедиться, что трубопроводы надежно закреплены и не будут обвисать или перекрывать доступ к столу.

Совет: Часто в комплекте с фрезерным столом поставляется система пылеудаления, которую можно подключить к пылесосу. Это удобно и позволяет сэкономить на покупке дополнительных элементов.

При использовании пылесоса для фрезерного стола важно следить за его состоянием и очищать фильтры регулярно. Заполненный пылью фильтр снижает эффективность пылесоса и может привести к его поломке.

Таким образом, подключение пылесоса и трубопроводов к фрезерному столу — это важная стадия монтажа, которая необходима для безопасной и комфортной работы. Следуя нашей инструкции, вы сможете установить систему пылеудаления самостоятельно и сэкономить на услугах профессионалов.
